雙動薄板拉伸液壓機機身采用預緊拉桿組合框架結構，滑塊采用導軌導向。油缸均采用柱塞油缸，便于更換密封圈。帶有移動工作臺，設有液壓墊，并有足夠的頂桿孔，因此也可做反拉伸使用。

雙動薄板拉伸液壓機用途：主要用于板材的深拉伸工藝，例如制造各種容器及汽車大型的覆蓋件等，雙動拉伸液壓機的主要結構特點是有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，拉伸動梁和壓邊動梁可一起快速下降，接近工件時改為慢速下降，當壓邊動梁壓住工件四周時，壓邊動梁不在下降而變為保壓狀態。此時，拉伸動梁繼續下行進行拉伸。拉伸工藝完成后，拉伸動梁可實現保壓延時、卸壓和快速回程，壓邊動梁相應也卸壓和快速回程，然后液壓墊和頂桿將工件頂出、拉伸液壓機出來設置液壓墊。

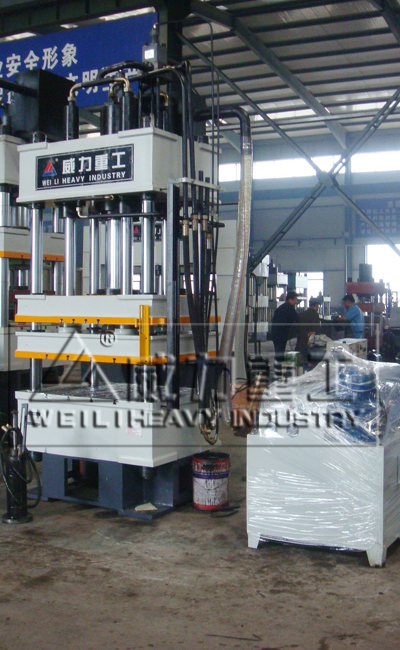

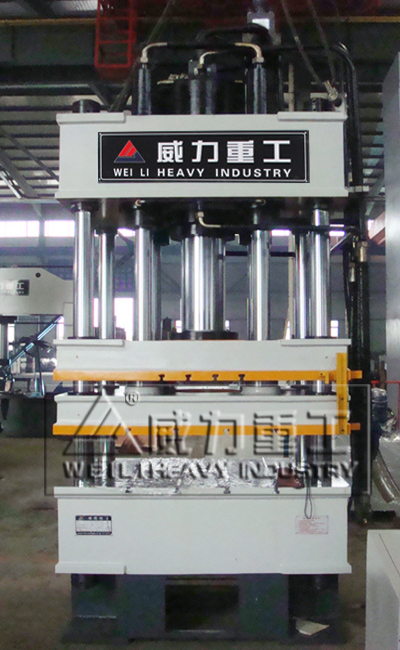

200噸雙動薄板拉伸液壓機

雙動薄板拉伸液壓機的性能特點

　　★ 計算機優化結構設計，四柱式結構簡單、經濟、實用；框架式結構剛性好、精度高、抗偏載能力強。

　　★ 液壓控制采用插裝式基礎系統，動作可靠，使用壽命長，液壓沖擊小，減少了連續管路與泄露點。

　　★ 采用進口PLc控制的電氣系統結構緊湊，工作靈敏，可靠，柔性好；繼電器控制系統工作可靠，動作直觀，維修方便。

　　★ 通過操作面板選擇不僅可實現定程、定壓兩種成形式藝，而且可實現有墊、無墊、頂出三種工藝工作循環。

技術參數	型號	單位	100/150T	160/250T	200/315T	400/650T	500/800T	630/1000T
公稱力		KN	1500	2500	3150	6500	8000	1000
拉伸滑塊拉伸力		KN	1000	1600	2000	4000	5000	6300
壓邊滑塊壓邊機		KN	125x4=500	225x4=900	288x4=1152	630x4=2520	800x4=3200	1000x4=4000
頂出缸頂出力		KN	190	280	400	630	1000	1250
拉伸滑塊回程力		KN	165	210	240	500	900	850
壓邊滑塊回程力		KN	29x4=116	41x4=164	66x4=264	134x4=536	150x4=600	240x4=960
液體最大工作壓力		Mpa	25	25	25	25	25	25
壓邊滑塊中心孔尺寸		mm	Φ350	Φ450	Φ550	800x800	1400x800	1600x1000
拉伸滑塊最大開啟高度		mm	900	1100	1250	1500	1600	1800
壓邊滑塊最大開啟高度		mm	650	800	900	1050	1100	1250
拉伸滑塊最大行程		mm	500	560	710	800	800	900
壓邊滑塊最大行程		mm	500	560	710	800	800	900
頂出缸行程		mm	200	200	250	350	350	400
拉伸滑塊有效尺寸	左右x前后	mm	800x800	1120x1000	1200x1200	1600x1600	2200x1600	2500x1800
壓邊滑塊有效尺寸	左右x前后	mm	800x800	1120x1000	1200x1200	1600x1600	2200x1600	2500x1800
拉伸滑塊速度	空程下行	mm/s	80	100	120	120	130	150
	工作	mm/s	8-20	8-20	8-20	5-12	7-15	7-15
	回程	mm/s	120	140	150	85	80	105
壓邊滑塊速度	空程下行	mm/s	70	80	90	100	110	130
	工作	mm/s	16-40	15-35	15-35	8-20	9-23	9-23
	回程	mm/s	170	170	135	90	120	95
工作臺有效尺寸	左右x前后	mm	800x800	1120x1000	1200x1200	1600x1600	2200x1600	2500x1800
機器外形尺寸	左右x前后	mm	2700x1400x3300	3200x1500x3900	3600x1700x4300	4100x1800x4800	4800x2000x5200	5300x2200x5700
電機功率		Kw	2x5.5	2x7.5	2x15	2x15	2x22	2x30
