單臂液壓機又稱單柱液壓機，由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸。
單臂液壓機，機身為C型單臂式結構，采用埋弧焊焊接，焊接后通過振動處理，以保證機身的不變形程度。液壓系統位于機身內，外型美觀，操作方便。主要適用于金屬制品拉伸、成型及壓制等工藝，亦可加工非金屬材料，粉末冶金制品的壓制，軸類零件的校正，套類零件的壓裝以及金屬制品的整形、切邊等工藝。該系列壓機設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。并且該系列帶有四柱導柱導向，從而提高產品精度，而且立柱、活塞桿淬火后鍍銅和硬鉻，保證表面的耐磨性和較高的粗糙度，油泵進油口裝有獨特的過濾裝置，確保油泵和閥的使用壽命。油路連接采用進口高壓軟管，大大降低機器噪聲。另外，可根據用戶要求，另配置進口PLC、光柵保護以及人機界面（觸摸屏）等先進元器件。對于客戶的特殊要求，我們可以特別設計生產，最大限度的滿足客戶生產工藝要求。

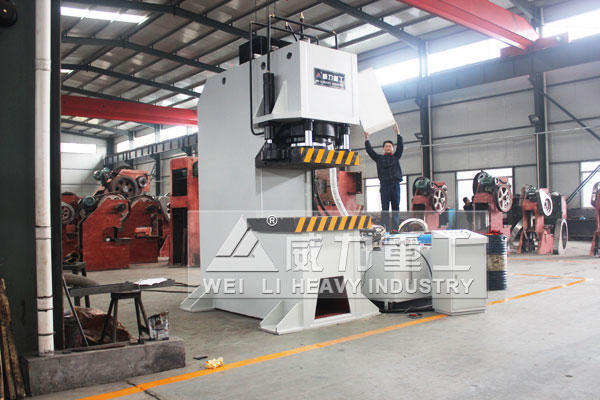

500噸單臂
|
技術參數 |
型號 |
單位 |
YW41-40T |
YW41-60T |
YW41-100T |
YW41-160T |
YW41-200T |
YW41-250T |
YW41-315T |
YW41-400T |
YW41-500T |
YW41-630T |
|
公稱力 |
KN |
400 |
600 |
1000 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
6300 |
|
最大工作壓力 |
MPA |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
開口高度 |
mm |
260 |
260 |
500 |
500 |
360 |
500 |
500 |
500 |
500 |
600 |
|
喉口高度 |
mm |
200 |
200 |
350 |
350 |
300 |
400 |
400 |
500 |
500 |
600 |
|
工作臺面積 |
左右 |
mm |
400 |
600 |
700 |
700 |
700 |
1250 |
1250 |
1500 |
1500 |
1200 |
|
前后 |
mm |
500 |
450 |
600 |
600 |
570 |
800 |
800 |
900 |
900 |
1200 |
|
工作臺離地高度 |
mm |
506 |
580 |
587 |
730 |
810 |
825 |
865 |
945 |
1000 |
1300 |
|
落料尺寸 |
mm |
Φ120 |
Φ150 |
Φ150 |
Φ150 |
Φ200 |
Φ200 |
Φ200 |
Φ350 |
Φ350 |
Φ350 |
|
快進速度 |
mm/s |
16 |
26 |
15 |
16 |
15 |
15 |
12 |
15 |
15 |
12.5 |
|
工進速度 |
mm/s |
10-16 |
26 |
15 |
16 |
15 |
15 |
12 |
15 |
15 |
12.5 |
|
返程速度 |
mm/s |
24 |
57 |
45 |
60 |
45 |
73 |
68 |
35 |
100 |
63 |
|
機器外形尺寸 |
左右 |
mm |
500 |
600 |
700 |
700 |
700 |
2870 |
2870 |
3200 |
3300 |
3400 |
|
前后 |
mm |
900 |
1000 |
1300 |
1700 |
1710 |
2000 |
2046 |
2400 |
2500 |
3000 |
|
高度 |
mm |
1557 |
1500 |
2300 |
2500 |
2520 |
2750 |
3200 |
3700 |
3900 |
4300 |
|
電機 |
kw |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
15 |
15 |
18.5 |
15x2 |
15x2 |
|
墻板/腰板 |
mm |
20/30 |
25/30 |
30/50 |
35/40 |
40/50 |
50/60 |
60/70 |
70/80 |
80/90 |
80/90 |
由于我們的產品不斷改進發展，因此產品的結構參數可能與本列表參數有出入，敬請諒解！
500噸單臂
單臂液壓機特點
1.單臂液壓機具有結構剛性好，導向性能好，速度快等特點。
2.方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制，也可在設計 行程內任意調整快進和工進行程的長短；
3.l整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有最方便的操作空間。
適用范圍
此系列單臂，是一多功能的中小型液壓機，適用于軸類零件、型材的校正和軸套類零件的壓裝。同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作，也可用于壓制要求不很嚴格的粉末、塑料制品。 此系列產品適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業、三資企業裝配流水線等行業使用。
維修與保養
1、班前保養：
（1）檢查油池、油位、油標是否符合規定標準，若不符合應及時補油。
（2）檢查按鈕是否靈活，有無卡阻。
（3）檢查電機接地線是否松動、脫落或損壞。若有松動應緊固，脫落或損壞應通知維修人員處理。
（4）檢查安全防護裝置是否完整可靠。
（5）檢查各手柄是否靈活。
（6）緊固松動的各部位螺母。
2．班中保養：
（1）啟動液壓泵，檢查液壓泵作用是否良好，各密封部位和管路有無堵塞和泄漏。
（2）檢查限位開關作用是否良好，碰塊定位是否正常。
（3）要隨時注意各運轉部件溫升和音響是否正常。
3．班后保養：
1）檢查、清掃各活動部位。
（2）各操控手柄（開關）置于空檔（零位）。
（3）檢查、清掃、整理工作面及工作區域。
4．操縱系統：
（1）擦洗各連接處并及時加油潤滑，實現操縱靈活。
（2）檢查擰緊上下缸蓋、電機座和錘身地腳螺絲，保證緊固牢靠。
5．潤滑系統：
（1）清洗油泵和過濾網。
（2）擦洗、檢查、疏通油路，實現潤滑良好，并消除漏油。
6．電器：
（1）清掃擦拭電機、電器箱外部灰塵。
（2）清掃、檢查、整理電氣線路，實現布局合理、銜接牢固、安全可靠。
7．將工具箱內外擦拭干凈后，將其所有物品、工具擦拭整理，并按取放方便，避免磕碰的原則，分層、分類、整齊地?cái)[放在工具箱內。
8．將保養中已解決與未解決的主要問題記錄入檔，作為下次保養或安排檢修計劃的資料依據

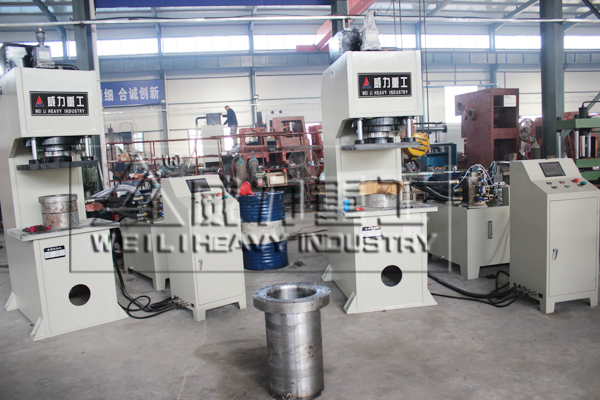

200噸單臂
