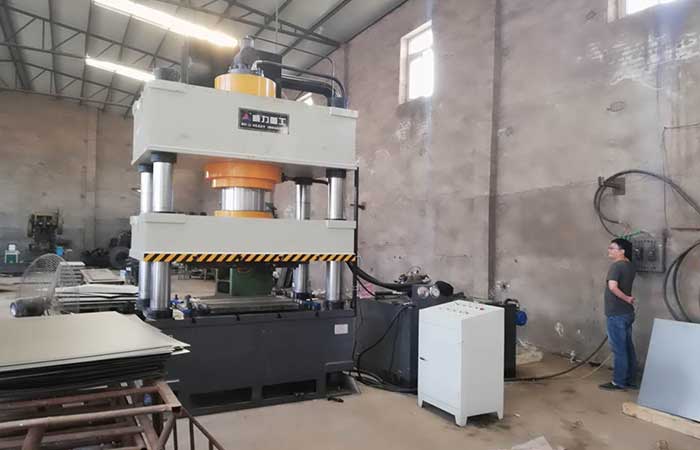

500噸三梁四柱液壓機也叫四柱拉伸液壓機，是一款山東威力重工生產的主打產品。這款液壓機采用手腳聯動操縱，操作簡單。液壓系統采用電池換向閥，結構緊湊、安全可靠、動作靈敏。速度快，能耗小，噪音低。機身為三梁四柱結構，采用全鋼板CO2焊接，焊接后通過振動處理，確保機身永不變形。500噸三梁四柱液壓機設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。

四柱拉伸液壓機可作軸類和其他類似零件的壓裝和簡單板形零件的拉伸、成型及落料等工藝。適用于拉伸、彎曲、翻邊、校正、壓裝及冷、熱擠壓等工藝。根據用戶需要可配備行程數顯，壓力數顯等功能。還適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等，也可從事校正、壓裝、砂輪成形、塑料制品的壓制成形工藝。

500噸三梁四柱液壓機結構特點：

⑴計算機優化結構設計，機床結構，簡單、經濟、實用。
⑵液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。
⑶獨立的電氣控制系統，工作可靠，動作客觀，維修方便。
⑷采用按鈕集中控制，具有調整、手動和半自動三種操作方式。
⑸通過操作面板選擇，可實現定程、定壓二種成形工藝，并具有保壓延時等功能。
⑹滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整

500噸三梁四柱液壓機主要組成部分:

1、機身采用三梁四柱式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度、剛度和精度保持性。
2、上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數；采用二氧化碳氣體保護焊加手工電弧焊焊接，焊接質量達到要求，并消除內應力。
3、滑塊：箱形結構的鋼板焊接件，四柱導向孔處導向套材料為QT鑄鐵，具有良好的耐麼性和精度保持性?；瑝K下平面有T形槽用于安裝模具。
4、上梁：箱形結構的鋼板焊接件，內裝有主工作油缸，上面裝有充液油箱等。
5、工作臺：鋼板焊接結構件，與上梁、滑塊通過立柱連成主機。
6、油缸：采用五缸設計，布置在上橫梁孔內，采用雙道進口密封圈密封，導向部分采用焊銅處理，密封好耐磨性強，油缸體的材料為45號鍛鋼，鍛件為3級（GB/13315-1991）鍛件經過超聲波探傷檢測合格，調質處理硬度合格。
7、工作臺下方有頂出裝置，主要用于頂出、退料等工藝，也可用于反拉伸制件的成型工藝。
8、立柱：材料為45#鍛鋼，經調質處理，表面鍍硬鉻，增加耐磨性能，硬度合格。
9、螺母材料為45＃鍛鋼，與立柱上的螺紋相配，鎖緊機身。
10、限位裝置：位于主機機身右側，500噸三梁四柱液壓機行程開關控制上下極限位置，調節上下限位開關即調節滑塊上下運動位置。

500噸三梁四柱液壓機工藝性能：

1、主機為三梁四柱立式結構，它由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動。
2、上梁、滑塊、工作臺采用整體45號鑄鋼鑄造而成具有良好的剛性強度.
3、500噸三梁四柱液壓機主柱采用45號圓鋼，并作鍍鉻處理，確保永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。
4、液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的國標密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨。
5、500噸三梁四柱液壓機液壓管路采用冷拔無縫鋼管，經焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后進入安裝，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機漏油的發生。

安全操作事項

1、不了解500噸三梁四柱液壓機結構性能或操作程序者不應擅自開動機器；
2、四柱拉伸液壓機在工作過程中，不應進行檢修和調整模具；
3、當500噸液壓機發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：
4、不得超載或超過最大偏心距使用：
5、嚴禁超過滑塊的最大行程。
6、電氣設備接地必須牢固可靠：
7、每天工作結束：將滑塊放至最低位置
